Introduct:

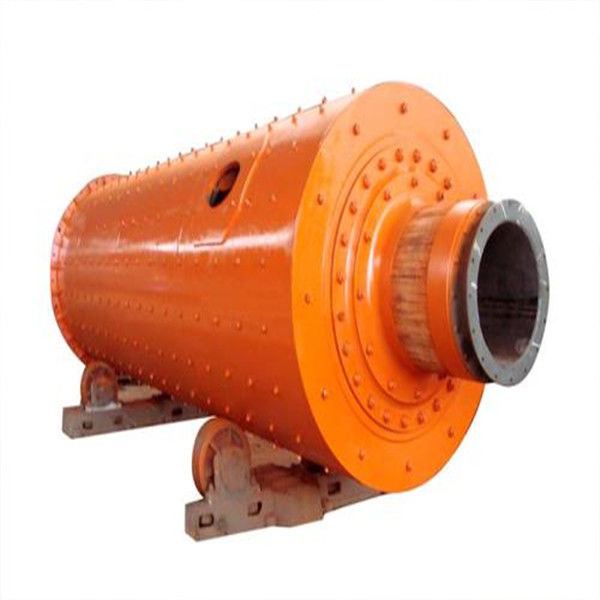

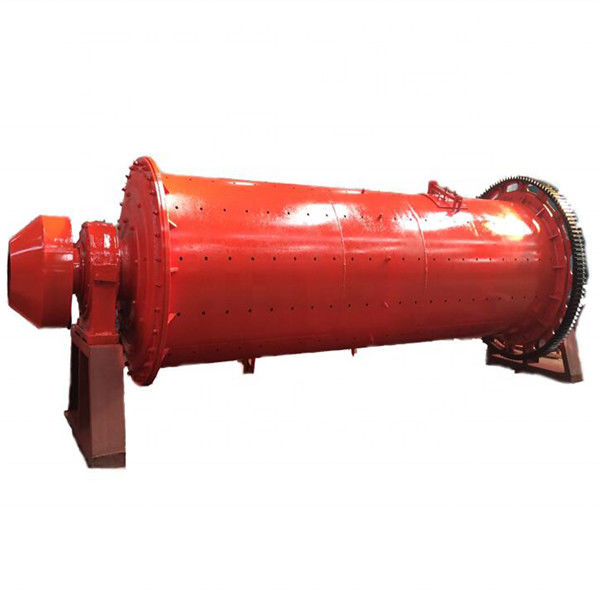

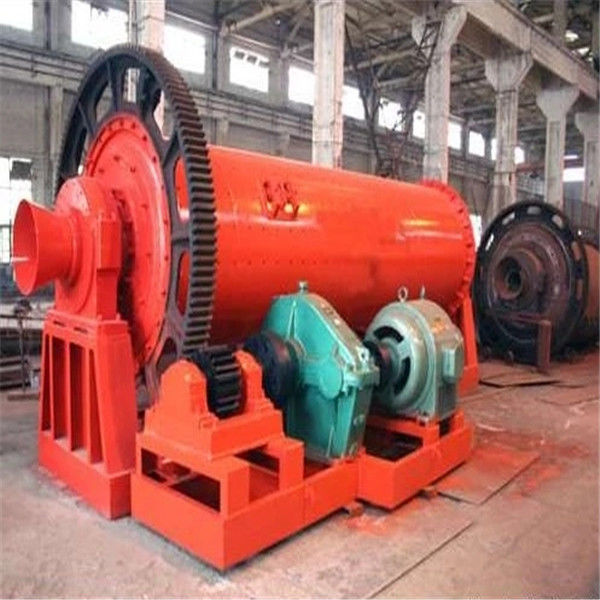

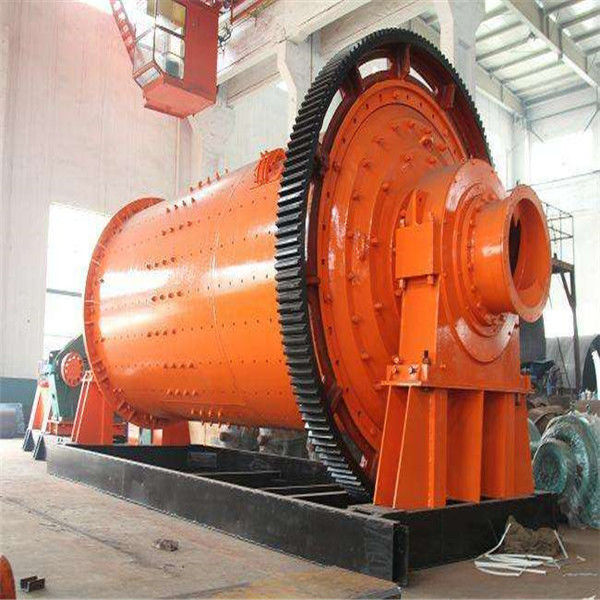

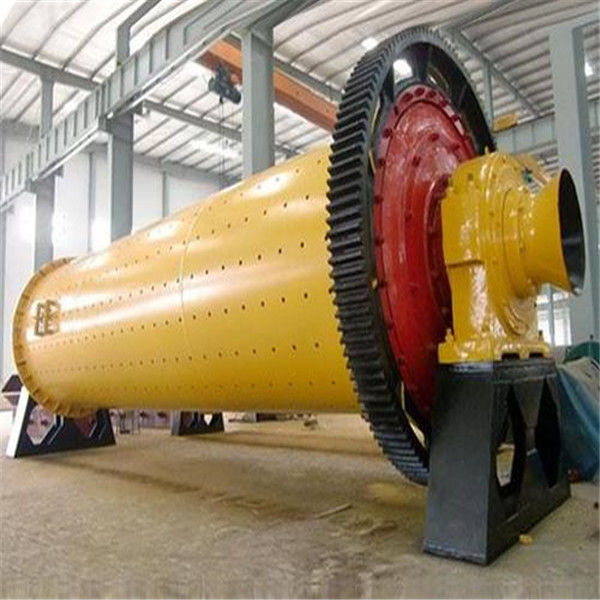

Il mulino a palle è adatto a frantumare tutti i tipi di minerale metallifero ed altri materiali, è ampiamente usato nell'arricchimento, nei materiali da costruzione e nelle industrie chimiche. Il mulino a palle è composto di parte d'alimentazione, di parte di scarico, di parte di giro, di parte della trasmissione (riduttore, piccolo cambio, motore, controllo elettronico) e di altre parti principali. L'albero cavo è fatto di acciaio fuso ed il rivestimento interno può essere sostituito. L'ingranaggio rotatorio è elaborato fondendo fresare. Il cilindro è fornito di un rivestimento resistente all'uso, che ha la buona resistenza all'usura, l'operazione stabile e prestazione affidabile.
I mulini a palle stanno rotolando il supporto sopportante invece di sopportare il cespuglio che fa scorrere il supporto di cuscinetto. Rispetto a fare scorrere il supporto dell'asse, può risparmiare l'energia da 10-20%. Nella stessa circostanza di potere, la capacità di produzione è aumentata di 10-20%.
Vantaggio:
1. Lavoro sicuro ed affidabile e manutenzione facile.
2. buona resistenza all'usura e tempo di impiego lungo.
3. Molti materiali applicabili ed una vasta gamma di applicazioni.
4. protezione economizzatrice d'energia e dell'ambiente.
5. grande rapporto schiacciante e forte capacità di produzione.
Principio di funzionamento:
Il materiale fornisce a spirale il primo silo del mulino tramite il dispositivo d'alimentazione tramite l'albero cavo del materiale d'alimentazione. C'è un rivestimento fatto un passo o un rivestimento ondulato nel saltatore, che contiene le sfere d'acciaio delle specifiche differenti. La forza centrifuga generata tramite la rotazione del cilindro porta le sfere d'acciaio a certa altezza dopo la caduta, ha un impatto pesante e un effetto stridente sul materiale. Dopo che il materiale è frantumato rudemente nel primo recipiente, entra nel secondo recipiente attraverso un bordo a un solo strato del compartimento. Questo recipiente è intarsiato con una fodera piana e le sfere d'acciaio dentro più ulteriormente per frantumare il materiale. La polvere è scaricata tramite il piatto della griglia di scarico per completare l'operazione stridente.
Parametri tecnici:
Modello | Velocità (r/min) | Loat della palla (t) | Dimensione d'alimentazione (millimetri) | Scaricando dimensione (millimetri) | Capacità (t/h) | Potere (chilowatt) | Peso (t) |
Φ900*1800 | 36-38 | 1,5 | ≤20 | 0.075-0.89 | 0.65-2 | 18,5 | 4 |
Φ900*3000 | 36 | 2,7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 5,6 |
Φ1200*2400 | 36 | 3 | ≤25 | 0.075-0.6 | 1.5-4.8 | 30 | 12 |
Φ1200*3000 | 36 | 3,5 | ≤25 | 0.075-0.4 | 1.6-5 | 37 | 12,8 |
Φ1200*4500 | 32,4 | 5 | ≤25 | 0.075-0.4 | 1.6-5.8 | 55 | 13,8 |
Φ1500*3000 | 29,7 | 7,5 | ≤25 | 0.075-0.4 | 2-5 | 75 | 15,6 |
Φ1500*4500 | 27 | 11 | ≤25 | 0.075-0.4 | 3-6 | 110 | 21 |
Φ1500*5700 | 28 | 12 | ≤25 | 0.075-0.4 | 3.5-6 | 130 | 24,7 |
Φ1830*3000 | 25,4 | 11 | ≤25 | 0.075-0.4 | 4-10 | 130 | 28 |
Φ1830*4500 | 25,4 | 15 | ≤25 | 0.075-0.4 | 1.5-12 | 155 | 32 |
Φ1830*6400 | 24,1 | 21 | ≤25 | 0.075-0.4 | 6.5-15 | 210 | 34 |
Φ1830*7000 | 24,1 | 23 | ≤25 | 0.075-0.4 | 7.5-17 | 245 | 36 |
Φ2100*3000 | 23,7 | 15 | ≤25 | 0.075-0.4 | 6.5-36 | 155 | 34 |
