Introduzione:
il mulino di Raymond di serie 4R pricipalmente è utilizzato per la molatura dei prodotti del minerale metallifero come metallurgia, materiali da costruzione, l'industria chimica ed estrazione mineraria. Può anche frantumare il quarzo, feldspato, calcite, talco, baritina, fluorite, terra rara, marmo, ceramica, aluminosilicate, minerale metallifero del manganese, minerale di ferro, minerale di rame, fosfatizza il minerale metallifero, il rosso dell'ossido di ferro, la sabbia di zircone, le scorie, le scorie dell'acqua, il fasciame sovrapposto di cemento, il carbonio attivato, la dolomia, il granito ecc, granato, giallo dell'ossido di ferro, dolce del fagiolo, fertilizzante chimico, fertilizzante del composto, cenere volatile, carbone bituminoso, carbone da coke, lignite, sabbia di Lingmei, verde dell'ossido del cromo, minerale metallifero dell'oro, fango rosso, argilla, caolino, coke, ganga del carbone, caolino, cianite, fluorite, bentonite, maifanite, riolite, dolerite, pyrophyllite, scisto, ametista, stromatolite, basalto, gesso, elaborazione della grafite dei materiali minerali non infiammabili ed esplosivi vari con durezza di Mohs inferiore a 9,3 e un'umidità di 6%.
Principio di funzionamento:
Il principio di lavoro di mulino di Raymond è che il rullo di molatura è rotolato strettamente sull'anello stridente nell'ambito dell'azione di forza centrifuga ed il materiale è inviato al mezzo del rullo di molatura e dell'anello stridente dalla lama della pala. Il materiale è rotto in polvere nell'ambito dell'azione della pressione di rotolamento e poi il materiale polverizzato è scoppiato nell'ambito dell'azione del fan ed il materiale che soddisfa la richiesta di finezza attraversa l'analizzatore ed il materiale che non riesce a soddisfare la richiesta è restituito alla cavità stridente per continuare a frantumare il materiale dal separatore è separato e raccolto dal filtro a ciclone. Il tessuto filtrante industriale è usato per separare la polvere dell'aria di scarico e della forma contemporaneamente. La macchina pricipalmente è utilizzata per la baritina, la calcite, il feldspato della potassa, il calcare, il talco, la pietra bianca, il gesso, ecc.

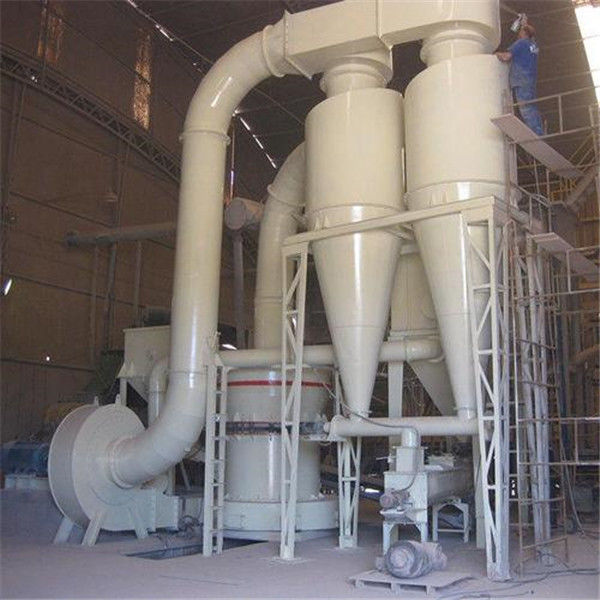

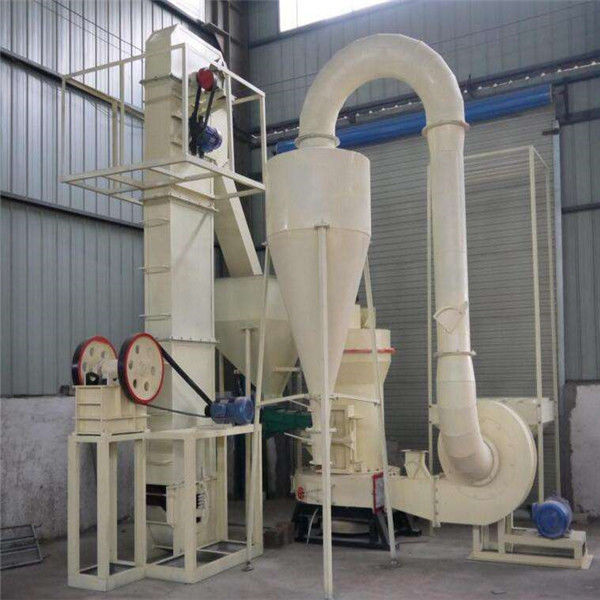

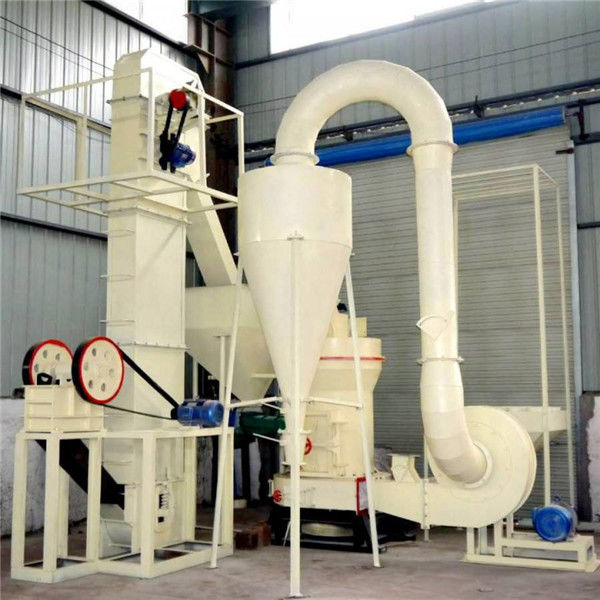

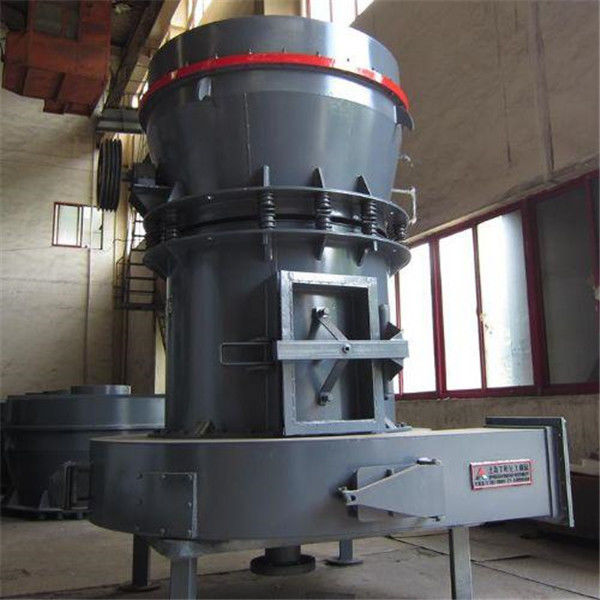

Può essere usato per massimo e fresatura fine delle centinaia di materiali, quali i prodotti minerali non infiammabili ed esplosivi, prodotti chimici, materiali da costruzione ecc, con una dimensione delle particelle di 40 può essere regolato all'interno della maglia 400. Secondo i requisiti dei materiali differenti, finezza ed uscita, questa serie di prodotti può essere divisa in tre serie di micro molatura ad alta pressione, della molatura ad alta pressione del rullo della sospensione e della macinazione ordinaria di Raymond. L'intera struttura del mulino di Raymond è composta di motore principale, di analizzatore (concentratore della polvere), di dispositivo della conduttura, di ventilatore, di filtro a ciclone del prodotto finito, di frantoio a mascella, di elevatore di paletta per la spazzatura, di alimentatore elettromagnetico di vibrazione e di macchina motrice elettrica. La macchina principale del mulino di Raymond è composta di telaio, di voluta della presa d'aria, di lama, di rullo di macinazione, di anello stridente, di copertura e di motore.
Vantaggio:
1. l'intero mulino di Raymond è struttura verticale, riguardando relativamente una piccola zona e un forte sistema. Può essere usato come sistema di produzione indipendente, se proviene dall'elaborazione approssimativa delle materie prime o spolverizzare la produzione e dall'imballaggio finale.
2. rispetto all'altra attrezzatura stridente, la macchina di Raymond ha un alto setaccio che passa il tasso e un tasso di passaggio di 99%, che non è raggiunto generalmente dall'altra attrezzatura stridente.
3. il dispositivo di azionamento principale della macchina di Raymond (Raymond Mill) adotta la ruota chiusa della cinghia e del cambio, che è stabile ed affidabile.
4. le parti importanti di mulino di Raymond sono fatte delle colate di alta qualità e dei profili, con il processo fine e rigoroso, che assicura la durevolezza di intero insieme di attrezzatura.
5. il sistema elettrico del mulino di Raymond adotta il controllo centralizzato e l'officina stridente può realizzare basicamente il funzionamento senza equipaggio e la manutenzione conveniente.
Parametri tecnici:
Modello | 4R3216 | 4R3216 (B) | 4R3261 (ad alta pressione) |
Numero del rullo di macinazione | 4 | 4 | 4 |
Diameter*height del rullo di macinazione (millimetri) | Φ320*160 | Φ320*160 | Φ320*160 |
Diameter*height stridente dell'anello (millimetri) | Φ970*160 | Φ970*160 | Φ970*160 |
Velocità ospite (r/min) | 130 | 130 | 130 |
Dimensione massima dell'alimentazione (millimetri) | 20-30 | 20-30 | 20-30 |
Dimensione delle particelle finita (millimetri) | 0.613-0.033 | 0.613-0.033 | 0.613-0.033 |
Capacità (t/h) | 2-6.5t/h | 2-6.5t/h | 2-6.5t/h |
Dimensioni (m) | 7.1*5.9*7.9m | 7.1*5.9*7.9m | 7.1*5.9*7.9m |
Peso (t) | 16t | 14.5t | 16.1t |
